Vilka olika slipningsgrader finns det för de yttre ringytorna?

Som en ledande leverantör specialiserad på slipning av ytterringsytor förstår jag betydelsen av olika slipgrader för att uppnå optimal precision, ytfinish och prestanda. I den här bloggen kommer jag att fördjupa mig i de olika graderna av slipning för yttre ringytor, utforska deras egenskaper, tillämpningar och de avancerade sliptekniker vi använder för att möta olika kundkrav.

Förstå grunderna för slipning för yttre ringytor

Slipning är en precisionsbearbetningsprocess som används för att avlägsna material från den yttre ytan av ett arbetsstycke, vanligtvis en ringformad komponent, för att uppnå en specifik storlek, form och ytfinish. De yttre ringytorna på komponenter som lager, kugghjul och remskivor kräver hög precision och jämnhet för att säkerställa korrekt funktion och lång livslängd. Kvaliteten på slipprocessen påverkar direkt prestandan, tillförlitligheten och hållbarheten hos dessa komponenter.

Olika sorters slipning för yttre ringytor

1. Grovslipning

Grovslipning är det inledande skedet av malningsprocessen, som syftar till att snabbt och effektivt avlägsna en stor mängd material. Denna slipningsgrad används vanligtvis för att bringa arbetsstycket nära önskad storlek och form, för att ta bort eventuellt överskott av material eller ytdefekter. Grovslipning utförs med grovslipskivor, som har större slipande partiklar och högre materialavlägsningshastighet.

De viktigaste egenskaperna hos grovslipning inkluderar:

• Hög materialavlägsningshastighet: Grovslipade hjul kan ta bort material snabbt, vilket minskar den totala bearbetningstiden.
• Nedre ytfinish: De grova slipande partiklarna lämnar en relativt grov ytfinish, som är lämplig för efterföljande efterbearbetning.
• Högre tolerans: Grovslipning är mindre exakt än finslipning, med ett större toleransintervall för dimensionsnoggrannhet.

Tillämpningar av grovslipning för yttre ringytor inkluderar förbearbetning av smidda eller gjutna komponenter, avlägsnande av skal och ytojämnheter och förberedelse av arbetsstycket för vidare bearbetning.

2. Halvfinishlipning

Halvfinishlipning är mellanstadiet mellan grovslipning och finslipning. Denna slipningsgrad används för att förfina ytfinishen och dimensionsnoggrannheten för arbetsstycket, minska ytjämnheten och förbättra form- och storlekstoleransen. Halvbearbetningsslipning utförs med medelstora slipskivor, som har mindre slipande partiklar och en lägre materialavverkningshastighet jämfört med grovslipskivor.

De viktigaste egenskaperna hos halvfinishlipning inkluderar:

• Måttlig materialavlägsningshastighet: Medelstora hjul kan ta bort en måttlig mängd material samtidigt som de förbättrar ytfinishen.
• Förbättrad ytfinish: De mindre slipande partiklarna ger en jämnare ytfinish jämfört med grovslipning.
• Snävare tolerans: Halvfinishlipning uppnår en högre nivå av dimensionsnoggrannhet än grovslipning, med ett mindre toleransintervall.

Tillämpningar av halvbearbetningsslipning för yttre ringytor inkluderar att förbereda arbetsstycket för slutliga efterbehandlingsoperationer, såsom honing eller lappning, och att uppnå en specifik ytjämnhet och dimensionell tolerans.

3. Efterbehandling av slipning

Finslipning är det sista steget i slipprocessen, som syftar till att uppnå önskad ytfinish, dimensionell noggrannhet och formtolerans. Denna slipningsgrad används för att producera en jämn, exakt och högkvalitativ yta på arbetsstyckets yttre ring. Finslipning utförs med finkorniga slipskivor, som har mycket små slipande partiklar och en låg materialavlägsningshastighet.

Huvudegenskaperna för efterbehandling av slipning inkluderar:

• Låg materialavlägsningshastighet: Finkorniga hjul tar bort en minimal mängd material, med fokus på att förbättra ytfinishen och dimensionsnoggrannheten.
• Utmärkt ytfinish: De små slipande partiklarna ger en mycket slät ytfinish, med ett lågt ytråhetsvärde.
• Hög precision: Finslipning uppnår en hög nivå av dimensionsnoggrannhet och formtolerans, vilket uppfyller de strängaste kvalitetskraven.

Tillämpningar av ytslipning av ytterringsytor inkluderar tillverkning av högprecisionskomponenter såsom lager, kugghjul och flyg- och rymddelar, där en jämn ytfinish och exakta dimensioner är avgörande för korrekt funktion.

4. Superfinishing

Superfinishing är en avancerad efterbehandlingsprocess som används för att uppnå en extremt jämn och exakt ytfinish på arbetsstyckets yttre ring. Denna slipningsgrad utförs vanligtvis efter avslutad slipning för att ytterligare förbättra ytkvaliteten och minska ytjämnheten till en ultralåg nivå. Superfinishing utförs med mycket finkorniga slipstenar eller band, som appliceras på arbetsstyckets yta med ett kontrollerat tryck och rörelse.

De viktigaste egenskaperna hos superfinishing inkluderar:

• Ultralåg materialavlägsningshastighet: Superfinishing tar bara bort en mycket liten mängd material, vanligtvis inom intervallet några mikrometer.
• Exceptionellt slät ytfinish: De finkorniga slipstenarna eller banden ger en extremt slät ytfinish, med ett ytråhetsvärde på mindre än 0,1 mikrometer.
• Förbättrad ytintegritet: Superfinishing förbättrar arbetsstyckets ytintegritet, minskar ytspänningen och förbättrar utmattningsmotståndet.

Tillämpningar av superfinishing för yttre ringytor inkluderar tillverkning av högpresterande lager, precisionsväxlar och andra komponenter där en jämn och exakt ytfinish är avgörande för optimal prestanda.

Avancerad slipteknik för yttre ringytor

På vårt företag använder vi avancerad slipteknik och utrustning för att säkerställa högsta kvalitet och precision vid slipning av de yttre ringytorna på våra produkter. Några av de nyckelteknologier vi använder inkluderar:

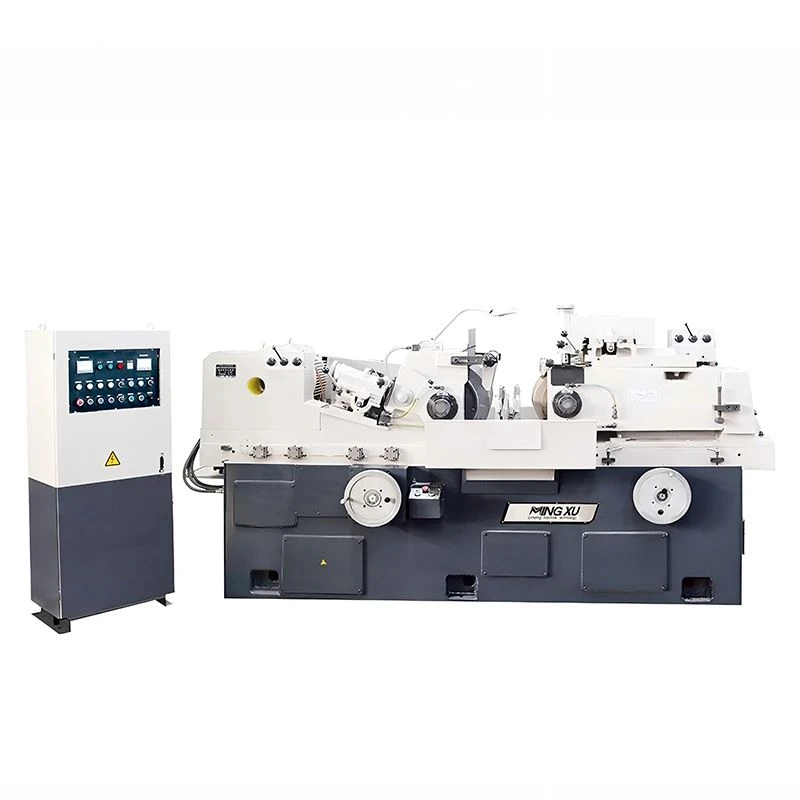

1. Centerlös slipmaskin med bred hjul

VårCenterlös slipmaskin med bred hjulär designad för högvolymproduktion av ytterringkomponenter med utmärkt precision och ytfinish. Denna maskin har en bred slipskiva, vilket möjliggör en större kontaktyta med arbetsstycket, vilket resulterar i högre materialavlägsningshastighet och förbättrad ytkvalitet. Den mittlösa slipprocessen eliminerar behovet av en arbetsstyckeshållare, vilket ger större flexibilitet och effektivitet vid slipning av en mängd olika yttre ringformer och storlekar.

2. Centerlös slipmaskin med bred hjul

VårCenterlös slipmaskin med bred hjulär en toppmodern sliplösning för att uppnå exakta och konsekventa resultat vid ytterringslipning. Denna maskin är utrustad med avancerade kontrollsystem och automationsfunktioner, vilket möjliggör exakt kontroll av slipprocessen och minimerar mänskliga fel. Den breda hjulkonstruktionen ger en större slipyta, vilket möjliggör snabbare och effektivare materialborttagning, medan den mittlösa slipprocessen säkerställer utmärkt rundhet och koncentricitet hos den yttre ringen.

3. Högprecision bredhjuls centerlös slipmaskin

VårHög precision bredhjuls centerlös slipmaskinär speciellt utformad för slipning av yttre ringytor med högsta precision och noggrannhet. Denna maskin har en styv struktur, högprecisionsspindlar och avancerade kontrollsystem, vilket möjliggör dimensionsnoggrannhet och ytfinish på mikronnivå. Den breda hjulkonstruktionen ger en större kontaktyta med arbetsstycket, vilket resulterar i förbättrad slipprestanda och minskade cykeltider.

Kontakta oss för dina slipbehov

Om du är i behov av högkvalitativa sliptjänster för ytterringsytor, inbjuder vi dig att kontakta oss för att diskutera dina specifika krav. Vårt team av erfarna ingenjörer och tekniker är dedikerade till att tillhandahålla skräddarsydda lösningar som uppfyller dina exakta specifikationer och kvalitetsstandarder. Vi erbjuder ett brett utbud av sliptjänster, inklusive grovslipning, halvslipning, finslipning och superfinishing, med den senaste tekniken och utrustningen för att säkerställa bästa möjliga resultat.

Oavsett om du är en tillverkare av lager, kugghjul, remskivor eller andra ytterringkomponenter har vi expertis och kapacitet att leverera överlägsna sliplösningar som förbättrar prestanda och tillförlitlighet hos dina produkter. Kontakta oss idag för att lära dig mer om våra tjänster och hur vi kan hjälpa dig att nå dina slipmål.

Referenser

• "Grinding Technology: Theory and Applications of Machining with Abrasives" av Stephen Malkin
• "Manufacturing Engineering and Technology" av Serope Kalpakjian och Steven Schmid
• "Precision Grinding: A Practical Guide" av Peter Ostwald och Ken McKeown
