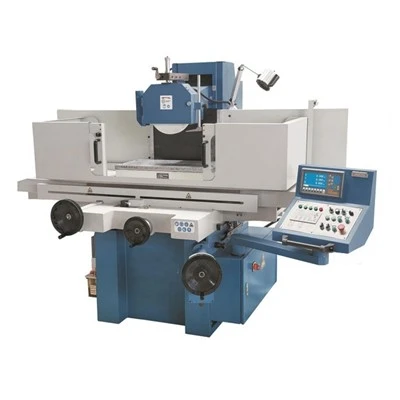

Precisionsslipmaskin



Precisionsytslipmaskiner använder en höghastighetsroterande slipskiva som skärverktyg för att slipa ytan på ett arbetsstycke. Kärnmålet är att uppnå extremt hög dimensionell noggrannhet, geometrisk noggrannhet (planhet, parallellitet) och ytkvalitet.

- Noggrannhetsbetyg:Vanligtvis kan planheten nå 0,001–0,005 mm/1000 mm, och ytjämnheten Ra Mindre än eller lika med 0,2 μm (spegelfinish).

- Kärnvärde:Löser de höga-planhetskraven som fräsning, hyvling och andra processer inte kan uppfylla; det är det "sista steget" i precisionstillverkning.





1. Huvudrörelse:Slipskivan drivs av en spindelmotor för att rotera med hög hastighet (linjär hastighet cirka 1500–3600 m/min), vilket ger materialavskärning.



2. Matningsrörelse:

- Längsmatning: Arbetsbordet flyttar arbetsstycket i en fram- och återgående linjär rörelse (hydraulisk eller servodriven).

- Tvärmatning: Sliphjulshuvudet rör sig intermittent i sidled längs styrskenan och täcker arbetsstyckets bredd.

- Vertikal matning: Sliphjulshuvudet rör sig något vertikalt längs kolonnen och kontrollerar slipdjupet (enkel matningsmängd är vanligtvis 0,001–0,01 mm).



3. Kylning och spånborttagning:Kylvätska med högt-tryck sprutas in i slipzonen, vilket ger kylning och smörjning och spolar bort slipspån för att förhindra termisk deformation av arbetsstycket och igensättning av slipskivor.





1. Säng:Tillverkad av hög-styvhet, hög-dämpande hög-kvalitetsgjutjärn (FC30/FCD35) eller granit, åldrat för att eliminera inre påfrestningar, ger en stabil grund och absorberar vibrationer.



2. Arbetsbord:I första hand en rektangulär elektromagnetisk chuck för att hålla fast ferromagnetiska arbetsstycken; icke-magnetiska material kräver specialiserade klämmor. Arbetsbordsstyrningarna är oftast V-plana kombinationsstyrbanor eller hydrostatiska styrbanor, försedda med slitstarka-dynor för att säkerställa jämna rörelser och god precisionshållning.



3. Sliphuvud (sliphuvud):Kärnkomponent.

- Spindel: Använder P4-precisionslager, tätade och smorda, med minimalt radiellt utslag (mindre än eller lika med 0,001 mm), vilket säkerställer slipskivans rotationsnoggrannhet.

- Slipskiva: Olika slipmedel (aluminiumoxid, kiselkarbid, CBN, diamant) och kornstorlekar väljs baserat på arbetsstyckets material (stål, hårdmetall, keramik, etc.).



4. Kolumn och bild:Genom att använda en struktur av H-typ och styrskenor med breda-spann, säkerställs styvheten och stabiliteten hos slipskivans rörelse.



5. Transmission och kontrollsystem:

- Manuell typ: Matning styrs av ett handratt, lämpligt för en-bit, liten-batchproduktion och ultra-precisionsslipning.

- Hydraulisk typ: Arbetsbordet drivs hydrauliskt, vilket ger en jämn, stöt-fri rörelse, lämplig för massproduktion.

- CNC-typ: Genom att använda en servomotor + kulskruv + återkopplingssystem med sluten-slinga uppnås repeterbarheten till ±0,001 mm. Den stöder automatisk kompensation, automatisk dressing och multi-länkning, vilket möjliggör bearbetning av komplexa plana och formade ytor.





Efter spindel och bordslayout (vanligast klassificering)

Typ	Strukturella egenskaper	Bearbetningsmetod	Tillämpliga scenarier
Horisontell spindel rektangulärt bord	Horisontell spindel, rektangulärt bord	Periferisk slipning av slipskiva	Bredaste applikation, långa remsor arbetsstycken, formar, precision ihåliga delar, högsta precision
Vertikal Spindel Roterande Bord	Vertikal spindel, cirkulärt bord	Slipskivans ändyta	Stora plana ytor, ring-formade delar, skivformade-delar, hög effektivitet, lämplig för massproduktion
Horisontell spindel roterande bord	Horisontell spindel, cirkulärt bord	Periferisk slipning av slipskiva	Små skivformade-delar, ringformade-delar, kontinuerlig bearbetning, hög precision
Vertikal spindel rektangulärt bord	Vertikal spindel, rektangulärt bord	Slipskivans ändyta	Enkla stora plana ytor, hög effektivitet, generell precision



Efter nivå av automatisering

Manuell precisionsslipmaskin (hand-vevad kvarn)	Flexibel drift, lägre kostnad, lämplig för precisionsreparation av formhåligheter, mallar och små delar.
Halv-automatisk/hydraulisk kvarn	Tabellen återgår automatiskt, men flödet kräver manuell finjustering-, balansering av bearbetningseffektivitet och noggrannhetskrav.
CNC precisionsslipmaskin	Uppnår helt automatiserad bearbetning, lämplig för komplexa-formade arbetsstycken, massproduktion och obemannad drift.





Bordsstorlek	t.ex. 200×400 mm, 300×600 mm, 500×1000 mm, etc
Maximal slipstorlek	Något mindre än den effektiva ytan på bordet
Spindelhastighet	1500–6000 rpm (beroende på slipskivans diameter)
Matningshastighet	Längsgående 0–20 m/min; Tvärgående/Vertikal 0–500 mm/min (CNC-läge)
Noggrannhetsspecifikationer	Tabell Planhet	Mindre än eller lika med 0,002 mm/total längd
	Arbetsstyckets parallellism	Mindre än eller lika med 0,003 mm/100 mm
	Ytjämnhet	Ra 0,05–0,8 μm





- Hög precision:Spindeln, styrskenorna och ledarskruven använder alla precisionskomponenter av-kvalitet, kombinerat med termisk symmetridesign och temperaturkompensationsteknik, vilket bibehåller precision på mikron-nivå under lång-stabilitet.



- Hög styvhet:Genom kraftiga-gjutgods och optimerad strukturell design motstår den effektivt sliptryck, vilket minskar verktygsnedböjning och vibrationer.



- Hög stabilitet:Att använda ett hydrauliskt eller servodrivsystem säkerställer smidig rörelse; utrustad med ett precisionssmörjsystem för att minska komponentslitage.



- Multifunktionalitet:Kan slipa plan, fasar, spår och formade ytor; kompatibel med olika material (stål, rostfritt stål, aluminium, koppar, keramik, glas, hårdmetall, etc.).



- Utmärkt ytkvalitet:Genom finslipning och poleringsprocesser kan en spegel-liknande finish uppnås, utan verktygsmärken eller repor på arbetsstyckets yta.





- Formtillverkning:För precisionsbearbetning av plana och delningsytor på formmallar, hålrum och skär, med ett planhetskrav på mindre än eller lika med 0,003 mm.

- Halvledare/elektronik:Bearbetning av ultra-tunna delar med hög-planhet som keramiska substrat, waferbärare, blyramar och kylflänsar.

- Flyg och rymd:Bearbetning av kritiska komponenter som motorblad, konstruktionsdelar, lagerhus och hydrauliska ventilblock.

- Biltillverkning:Precisionsplanarbearbetning av växellådshus, lagerändytor, kolvar och bromskomponenter.

- Medicinsk utrustning:Att uppnå precisionsytpolering av konstgjorda leder, kirurgiska instrument och implantat.

- Precisionsmaskiner:Maskinbearbetande mätverktyg, styrskenor, skjutreglage, servokomponenter och optiska komponentbaser.





1. Urvalsgrund:Arbetsstyckesstorlek, materialegenskaper, precisionskrav, produktionssatsstorlek och budgetintervall.



2. Viktiga överväganden:

- Styvhet och stabilitet: Sängvikt, styrvägstyp, spindellagergrad.

- Styrsystem: Manuellt/hydrauliskt/CNC, val baserat på automationskrav.

- Kylning och filtrering: Säkerställ tillräcklig kylning av slipzonen för att förhindra att arbetsstycket bränns.



3. Rutinunderhåll:Kontrollera regelbundet styrvägssmörjningen, slipskivans balans, spindelns funktion och bordets nivå; dessa är avgörande för att bibehålla-utrustningens noggrannhet på lång sikt.
